正航儀器整理沖擊臺技術條件
1 范圍
本標準規定了沖擊臺的基本參數、技術要求、檢驗方法和檢驗規則等。
本標準適用于負載不大于3000 kg 的沖擊臺。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本標準。
GBT/2611-2007 試驗機通用技術要求
BT/6147-2007 試驗機包裝、包裝標志、儲運技術要求
3 基本參數與組成
3.1 基本參數
沖擊臺應給出下列基本參數:
a) 額定負載:
b) 峰值加速度范圍:
c) 沖擊脈沖持續時間范圍:
d) 沖擊脈沖波形;
e) 臺面尺寸。
3.2 組成
沖擊臺由以下部分組成:
a) 臺體;
b) 測控裝置;
c) 輔助裝置。
4 技術要求
4.1 環境與工作條件
沖擊臺在下列環境與工作條件下應能正常工作:
a) 環境溫度為5 .C~35 .C ，相對濕度不大于90% (25 .C 時);
b) 周?chē)鸁o(wú)影響性能的振動及腐蝕性介質存在:
c) 電源電壓的變化范圍不超過額定工作電壓的:i lO% 。
4.2 沖擊臺脈沖波形及允許誤差

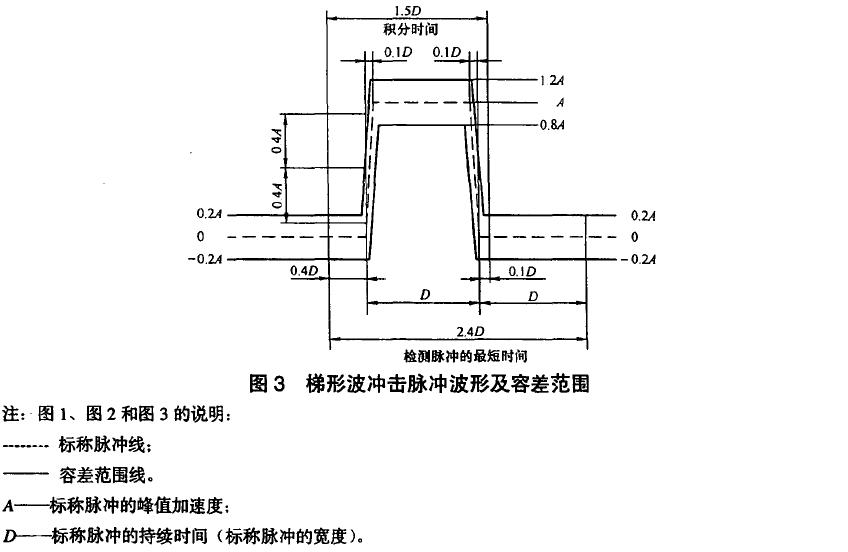

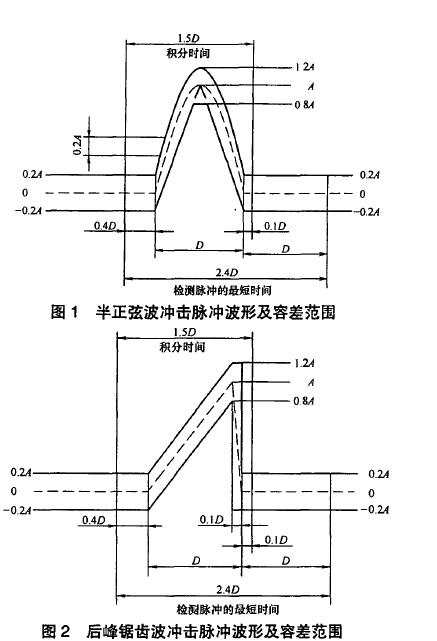

沖擊臺在規定的工作范圍內，應能產生與圖1 、圖2 和圖3 中用虛線表示的半正弦波、后峰鋸齒波
和梯形波等三種(或其中一種) "標稱加速度時間曲線"沖擊脈沖波形。實際沖擊脈沖波形應限制在圖1 、圖2 和圖3 中用兩條粗實線表示的容差范圍內。
4.3 沖擊脈沖速度變化量的允許誤差
對于所有沖擊脈沖波形，實際的速度變化量應在其相應的標稱速度變化量的:i 15 %之內。標稱速度變化量見附錄A 。


4.4 臺面橫向運動比
在規定的工作范圍內，工作臺臺面中心點上的橫向運動比不大于30% 。
4.5 連續沖擊次數
在規定的工作范圍內，沖擊臺連續沖擊次數不應少于200 次并應能正常工作。
4.6 安全
沖擊臺各構件強度的設計，要有足夠的安全保證，井有保證人身安全的結構。
4.7 外觀
沖擊臺的外觀質量要求應符合GB廳2611-2007 中第10 章的規定。
4.8 運輸試驗
沖擊臺在包裝條件下應進行運輸試驗，試驗后應能正常工作并滿足本標準的全部要求。
4.9 噪聲
制造者應給出沖擊臺的工作噪聲。
