在吸收—擴散式制冷機中，除制冷劑—吸收劑工質對外，系統中還有一種輔助工質，一般為餡性氣體(如氮?dú)獾?，稱為擴散劑。因此，吸收—擴散式制冷劑是一種三元工質的吸收式制冷機。該種制冷機與其他吸收式制冷機的區別在于它利用了擴散劑的循環和擴散作用，實現制冷劑的節流蒸發。同時該種制冷機系統內溶液的輸送采用了熱虹吸泵。系統中沒有任何運動部件和閥門，運轉乎穩，無噪音和振動．使用壽命長。傳統的吸收—擴散式制冷機，以氨—水溶液為制冷劑—吸收劑工質對，氫氣作為擴散劑。氫氣在系統中不發生任何化學變化或相變，它只在系統中循環和擴散以平衡壓力。
一、吸收—擴撤式制冷機的工作過程
1．吸收—擴散式制冷機的工作原理

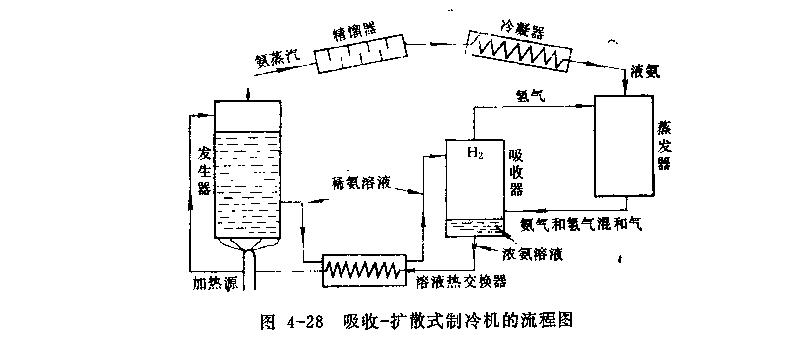

圓4—28示出了吸收—擴敵式制冷機的流程團。如圖所示，從吸收器流出率的濃氨水溶液經液體熱交換器加熱溫度。亡升，又花熱虹吸原理的作用下(圖中未具體示出熱虹吸泵)進入發生器。在發生器中，濃氨水洛液被An熱，氨蒸汽從溶液中釋放出來，但其中含有少量的水分。這部分氨蒸汽上升流至精餾器，在精餾器內由于受到精餾器壁面的冷卻，冷凝溫度相對較高的水蒸氣先凝結為水，并順流回到發生器的[：邢。這樣氨汽沿精餾器上升時濃度不2ef提高，最后使所得較純的氨汽進入冷凝器。隨著員蒸汽的釋放，發生器中的氨水溶液由濃而變稀，并借助于發生器頂部與吸收器之間的高度羌，經液體熱交換器流回到吸收器的廣端。






進入冷凝器的氨汽釋放出潛熱而冷凝成為氨掖，在重力的作用下，液氨自蒸發器的上部流進蒸發器，與從蒸發器上部的另一入口進入的氫氣混合，發生氨與氫的相互擴散。根據道爾頓定律，由于包的擴散作用，使蜀的分壓力下降。因此，雖然蒸發器內的總壓力仍然等于冷凝壓力(忽略冷凝器勺蒸發器之間的管路阻力損失)，但由于氫氣的擴散平衡壓力的作用，氨的分壓力將遠小于系統的總壓力。因此氨液使得以蒸發產生制冷效應。氨、氫的相互擴散，使氨氫混合蒸汽中氨的濃度增加，比重變大，于是混合氣體使因比重差而下降，流到吸收器中去。進入吸收器的氨氫混合氣體向吸收器的上部流動，其中的氨逐漸被從吸收a5上部流來的稀溶液吸收，濃度不斷提高而成為濃溶液，又從吸收器的下部流出，重復前面的循環過程。而氨氫混合氣體中的氫氣沒有被吸收，它的比重小，從吸收器的上端流進蒸發器的上部進行再循環。由上面關于吸收—擴散式制冷機工作過程的敘述可知，系統中的三種工質都有各自的循環流動路徑。氨的流動路徑包括發生a5、精餾管、冷凝器、蒸發器和吸收器，再經液體熱交換器回到發生器。氫氣的流動路徑為蒸發器和吸收器。而氨溶液的流動路徑則包括發生器、液體熱交換器、吸收器，再經液體熱交換器，并回到發生器。
2．吸收—擴散式制冷機的實際循環系統

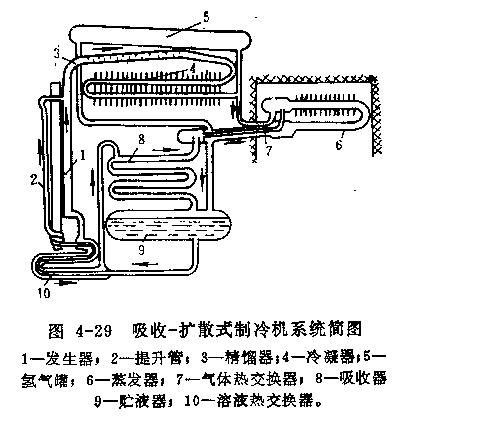

圖4—29表示了吸收—擴散式制冷機的一種實際循環系統。濃氨水镕液在溶液熱交換器中加熱后進入發生器，先在熱虹吸盤管中受到熱源加熱，溫度逐漸上升，當溫度達到沸騰溫度時，镕液便開始沸騰。等到發生的氣泡達到一定數量時，镕液則可惜氣泡向上的報力，沿提升管卜升至一定高度。






這一氣液枚的靜壓力足以克服溶液循環的流阻。這就是所謂熱虹吸泵的作用。當氣、報混合物到達發生器的上部后，其中含有少量水蒸氣的氨汽繼續上升至精餌、器，而氨水溶液則被分離下來，并經再次加熱，把殘團在氨水中的氨繼續蒸發，氨蒸汽沿精館器上升時因溫度降低，使得水分從氨蒸汽中折出，凝為水珠流回發生器，而氨蒸汽的濃度不斷提高，并繼續流進冷凝器，在其中放熱，冷凝成液體。液氨從蒸發器的上部進入發生器，由氨與氫組成的混合氣體也從蒸發器的上部進入蒸發器。
氨與氫的相互擴散，使氨的分壓下降。因此掖氨使得以蒸發吸收，從而實現制冷。濃氨的蒸發增加了混合氣中氨的濃度。這一氨濃度高的混合氣體由蒸發器下部流出，經氣體熱交換器進入貯液器上部空間。沿吸器向上流動，其中的氨逐漸被從上而下的稀溶液吸收。在吸收器壓力仍然等于總壓力P的情況下，稀溶液從發生器經溶液熱交換器的上部流入主要依靠發生器中的掖位。吸收所產生的吸收效由管外自然對流的空氣帶定。稀的氨水溶液在吸收據中吸收了氨汽后成為濃溶液，流入貯掖器。由于濃溶液在發生器中得再行加熱，故先使之在溶液熱交換器中與希望得到冷卻的稀溶液進行熱交換，最后進入發生器再循環。混合氣中的氨不斷被稀溶液吸收，但氫氣卻不會被吸收，同時溫度逐漸升高，混合氣的比重不斷減小，由下向上流動員后出吸收器，經氣體熱交換器被來自蒸發器的冷混合氣冷卻，進入蒸發器進行再循環。這里實際系統中設一氫氣路，它的作用即在環境溫度變化時得以乎衡內部系統所需的氫的分壓，以保證制冷機常年穩定的運轉，產生良好的制冷效果。
設置貯濃器也是為了在變工況情況下，調節溶液的循環量。它的液位必須與熱虹吸作用下的提升管壓力保持平調，保證濃溶液得以進入熱虹吸泵加熱盤管中加熱，以便不斷被提升至發生器上部，造成氨循環的條件。
二、吸收—擴髓式制冷視的其他幾種結構型式
吸收—擴散式制冷機具有各種不同的結構型式。它們主要在熱源種類、發生器結構、薩發器氣體流向及其結構方面有所不同。

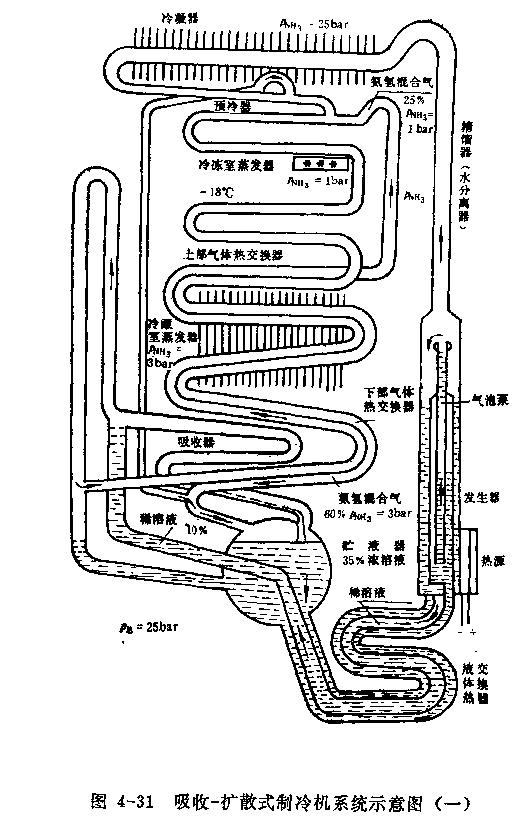

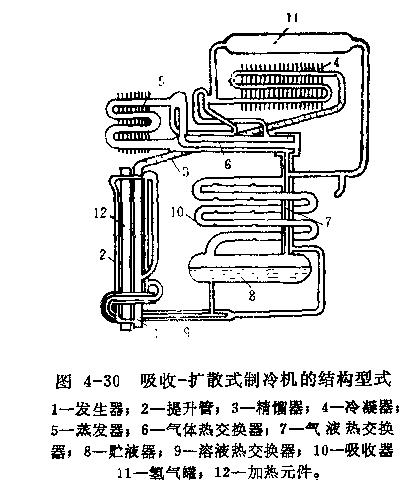

因4—30示出的這種結構形式與前面的圖4—29相比，在發生器中增加了n形管，將提升管上部的蒸汽在末送至冷凝器之前，迫使它經n形管下行穿過濃氨水溶液。當環境溫度較高時，系統中溶液的濃度較低，從發生器上部退出的蒸汽，含水量相當高，對制冷效果不利。為改善這種情況，使蒸汽通過濃氨水溶液，含水量可以大大降低。同時利用蒸汽的熱量還可使相當數量的氨從濃溶液中退出。圖4—31示出的系統結構型式的主要特點是提升管位子發生器內部，即發生器為三層套管，員外層為稀溶液，中間是濃溶濃，提升管捅入其中。三營管發生器結構溫單，焊口少，提升速度穩定，且熱利用合理。

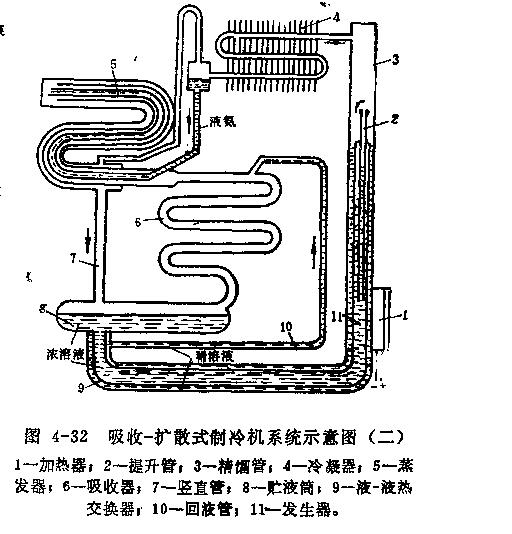

圖4—32所示系統中陳發生器為三層套管結






構外，蒸發器也采用了三層套管結構。在該三套管蒸發器中，中心管為氨液管，中心管周圍夾層是氫氣流動管，最外層管為擴散管，其中氨氨相互擴散，產生制冷效果。這種三套管蒸發器，結構緊湊合理，焊接口少。圖4—33所示為一種太陽能驅動的吸收—擴散式冰箱。該系統利用一個平板型太陽能集熱器作為發生器，系統的運行只需利用太陽能，無需消耗電能。同時該系統的冷凝器中間增加






了一個通往蒸發器的出濃管，以提高系統效率。這里介紹的氨、氫、水吸收式制冷機的系統總壓力一般在16—25k8／c皿：，系統的熱力系數一班為0.2一0.40。http://www.chinaxns.com
